Een MyriaNed mesh netwerk zorgt er voor dat de nodes gezamenlijk autonome functies uit kunnen voeren. Door de manier waarop intern informatie wordt doorgegeven enerzijds en doordat nodes eenvoudig in een netwerk worden opgenomen anderzijds, wordt de betrouwbaarheid van het netwerk verhoogd waardoor het geheel een grotere functionaliteit kan bieden dan de som der delen. Middels een bridge kan inzicht verkregen worden in de status van de autonome functies.

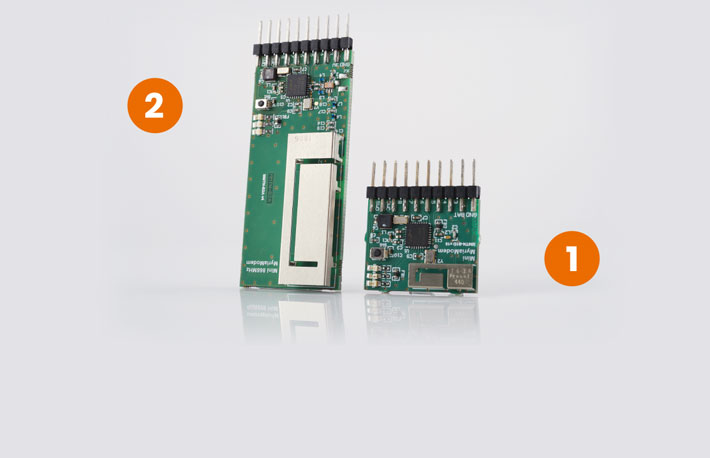

Er zijn 2 versies van de MyriaNed mesh nodes, de MN6 werkend op 2,4GHz en de MN7 op 868MHz. Bij de nodes zijn softwarematig een aantal instellingen mogelijk die effect hebben op responsietijd, energieverbruik en meetnauwkeurigheid.
Het verschil tussen de nodes zit hem in de reikwijdte, omgeving, energieverbruik en applicaties. De MN6 kan enkele tientallen meters ver maar niet in waterachtige omgevingen, heeft meer keuzes in kanalen en heeft een lager energieverbruik. Hierbij is de toepassing van batterijen en/of alternatieve energiebronnen mogelijk. Het voordeel van de MN7 is dat deze een reikwijdte heeft van enkele honderden meters tot een kilometer.
Dankzij de mesh technologie hebben alle nodes binnen hun reikwijdte verbinding met elkaar. De informatie wordt doorgegeven via het pad wat binnen het netwerk het beste uitkomt.
MEER WETEN
Alle nodes uit het netwerk zoeken zelf contact met elkaar en zorgen dat ze synchroon lopen om op he juiste moment data uit te wisselen. Daar hoeft de installateur niets aan te doen. Ter controle kan middels een bridge deze informatie uit het netwerk gehaald worden.
MEER WETEN
De rondetijden waarop de nodes synchroon lopen is instelbaar van 1/8 seconde tot 8 seconden. Hoe groter de rondetijd, des te lager is het energie gebruik, tot enkele μA aan toe. Maar de responsietijd is daarbij wel groter.
MEER WETEN
Een groot netwerk behoort tot de mogelijkheden omdat de informatie ad hoc wordt doorgegeven. Wel moet er rekening mee gehouden worden dat in een groot netwerk de informatieoverdracht trager wordt. Een onderverdeling in subnetwerken, afhankelijk van locatie en functionaliteit, biedt dan mogelijkheden.
MEER WETEN
Indien in de applicatie volstaan kan worden met een batterij voeding kan een node volledig draadloos ingezet worden. Handig als er gemeten moet worden op plaatsen waar geen externe voeding aanwezig is.
MEER WETEN
De rondetijden waarop de nodes synchroon lopen is instelbaar van 1/8 seconde tot 8 seconden. Hoe groter de rondetijd, des te lager is het energie gebruik, tot enkele μA aan toe. Maar de responsietijd is daarbij wel groter.

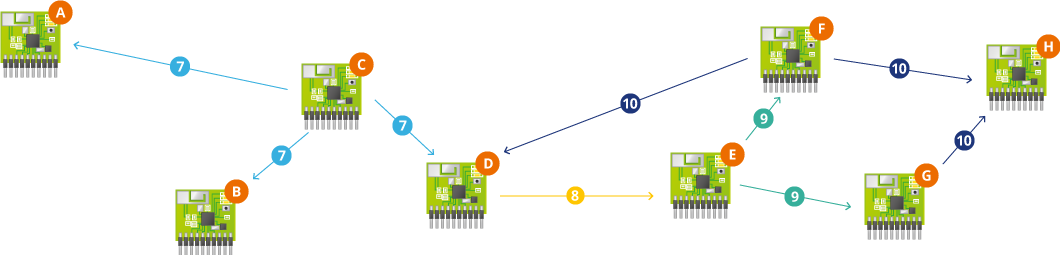

MEER WETENIn een mesh netwerk hebben alle nodes binnen hun reikwijdte verbinding met elkaar. De informatie kan dus worden doorgegeven via het pad wat binnen het netwerk op dat moment het beste uitkomt. De informatiestroom wordt gecontroleerd doordat alleen nieuwe informatie wordt doorgegeven. Maar er zit ook een maximum aan het aantal hops zodat informatie niet eindeloos blijft hangen.

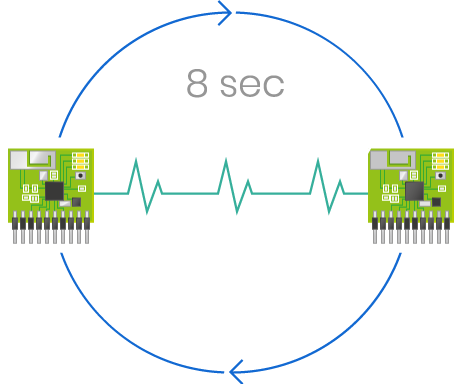

Van belang is dat alle nodes tegelijk uit hun slaap ontwaken zodat ze onderling informatie kunnen uitwisselen. Deze rondetijden waarop de nodes synchroon lopen is instelbaar van 1/8 seconde, en steeds met een factor 2 verhoogd, tot 8 seconden. Hoe groter de rondetijd, des te lager is het energieverbruik, mogelijk tot slechts 10μA bij een voedingsspanning van 3Vdc. Dit hangt af van de applicatie, aangezien hiermee de respons in het netwerk wordt beïnvloed.

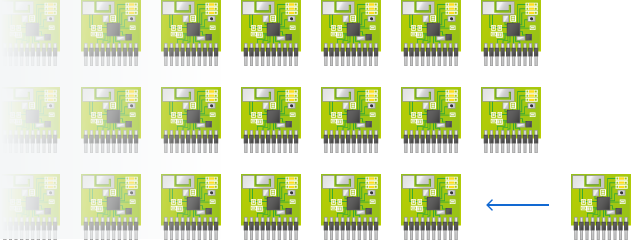

Een groot netwerk behoort tot de mogelijkheden omdat de informatie ad hoc wordt doorgegeven. Wel moet er rekening mee gehouden worden dat in een groot netwerk de informatieoverdracht trager wordt. Een onderverdeling in subnetwerken, afhankelijk van locatie en functionaliteit, biedt dan mogelijkheden.

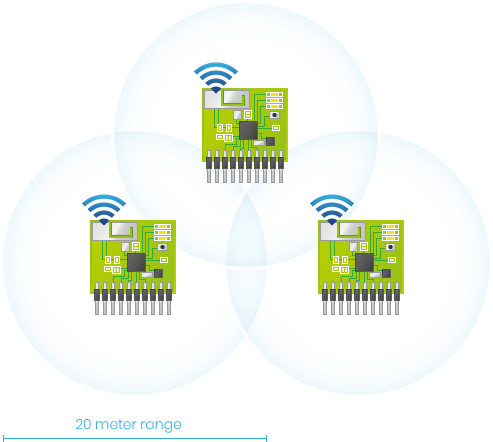

Indien in de applicatie volstaan kan worden met een batterij voeding kan een node zelfs volledig draadloos ingezet worden. Handig als er gemeten moet worden op plaatsen waar geen externe voeding aanwezig is.

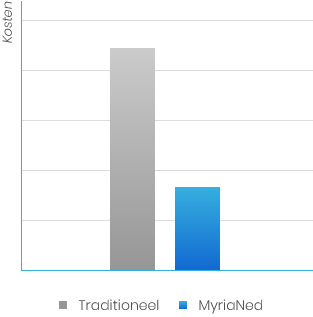

Een node kan volledig geïntegreerd worden in het ontwerp behorende bij de applicatie waardoor het geheel bedrijfszekerder en goedkoper geproduceerd kan worden. Tel daarbij op de mogelijkheid om met batterijvoeding te werken waardoor mogelijk bespaard kan worden op aanleg van netvoeding en inkoop van adapters.
Onze MyriaNed mesh technologie wordt inmiddels ook toegepast in enkele ontwerpen van klanten. Ziet u mogelijkheden voor uw applicatie, laat deze door Van Mierlo Ingenieursbureau B.V. ontwikkelen waarbij we de MyriaNed mesh technologie integreren. Wel zo snel en veilig.
Wilt u zelf met MyriaNed mesh nodes aan de slag, losse nodes met bijbehorende library kunnen geleverd worden. Middels een apart vragenbudget kunnen ondersteuningsuren bijgekocht worden.
